Molexs Brad® Mini - Change® -Anschlüsse werden in eine Größe von -, b - und c {{3} }größe unterteilt. Diese drei "Größen" sind keine einfache Klassifizierung der Anzahl der Stifte, sondern ein Klassifizierungsstandard für die Steckerschalengröße, die hauptsächlich Unterschiede in den externen Abmessungen des Steckers, unterstützten Strom- und Spannungsniveaus sowie typische Verwendungszwecke umfasst.
Das Folgende ist ein detaillierter Vergleich zwischen ihnen:
A - Größe (Standardgröße)
- Thread-Schnittstellengröße: 7/8 "-16un
- Gemeinsame Anzahl von Stiften: 2, 3, 4, 5, 6 Pins
- Aktuelle Ebene: 13a Max
Typische Anwendungen:
- Stromverbindung
- Grundes Sensor/Aktuatorsignal
- Devicenet, NMEA 2000 Bus
- Die häufigsten verwendeten, die häufigste mini - Änderung der Größe
- Schutzstufe: IP67
B - Größe (Mid - Größe)
- Gewindegrenzgröße: 1 "-16un
- Common Pin Count: 6, 7, 8 Pins
- Aktuelle Bewertung: 4–10a (abhängig von der Anzahl der Stifte)
Typische Anwendungen:
- Multi - Kanalsignalverbindung
- Steuersignal + Leistungsmischung
- Medium - Komplexitätsausrüstung Verkabelung
Merkmale:
- Etwas größer als eine - Größe unterstützt mehr Stifte
- Häufig in Situationen verwendet, in denen zusätzliche Kontrolllinien erforderlich sind
- Besser geeignet für modulare Geräte, die eine höhere elektrische Komplexität erfordern
- Die Größe der Gewinde ist größer als eine {- Größe
C - Größe (große Größe)
- Schnittstellengröße der Gewinde: 1-3/8 "-18un
- Gemeinsame Pinzählungen: 9, 10, 12, 19 Pins
- Stromniveau: klein (2–5a), eher zum Signalübertrag
Typische Anwendungen:
- Hoch - Dichtesignalschnittstelle (wie Industrie -Roboter, Automatisierungssteuerung)
- Schaltkabinettsanschluss oder E/A -Schnittstellenplatine
- Größte Schale, geeignet für Anforderungen an die hohe Stiftdichte
Merkmale:
- Maximale Schalengröße
- Unterstützt die größte Anzahl von Stiften (bis zu 19 Stifte)
- Meistens in komplexen Systemen oder Szenarien mit mehreren Verwendungen einer Zeile verwendet
- Größere Gewindeschnittstelle, stärkere Last - Lagerkapazität
| Größe | PIN -Nummer | Anwendungskomplexität | Schalengröße | Typische Verwendungen |
| A - Größe | 2, 3, 4, 5, 6 | Niedrig - Medium | Klein | Stromversorgung, Sensor, Devizenet, Nmea2000, Profibus |
| B - Größe | 6, 7, 8 | Medium | Medium | Steuersignalmischung, Geräte -E/O |
| C - Größe | 9, 10, 12, 19 | Hoch | Groß | Hoch - Dichtesignale, komplexe Automatisierungsausrüstung |

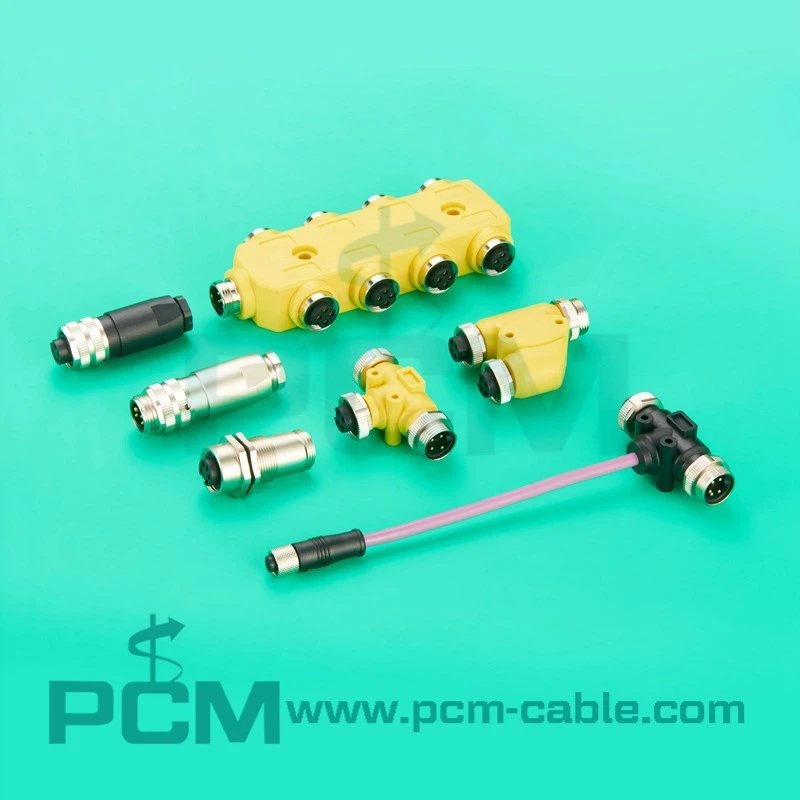

Premier Cable ist ein professioneller Anschluss- und Kabelhersteller mit mehr als 20 Jahren Erfahrung und unterstützt die OEM/ODM -Anpassung. Wir können Steckverbinder und Kabelbaugruppen produzieren, die mit Molex Brad® Mini - Verknüpfern kompatibel sind und mehrere Konfigurationen von 2 bis 19 Stiften bereitstellen und t - Typ, y - -Typ, H - -Typ -Typ -Splitter und Vergleiche mit Abschlüssen, mit deren Vergleiche, mit deren Vergleiche, mit der Vergleiche, mit der Vergleiche, mit der Vergleiche, in der Vergleiche verwendet werden, werden, die in den Delibus -Typen verwendet werden, werden in den Diensten verwendet. Automatisierung und andere Felder. Willkommen zum Senden von Bildern und Muster für Anfragen!
