CAN-Bus mit 120 Ohm Abschlusswiderstand

High-Speed-CAN-Abschlusswiderstand

Abschlusswiderstand für Low-Speed-CAN

Fehlertoleranter CAN-Abschlusswiderstand

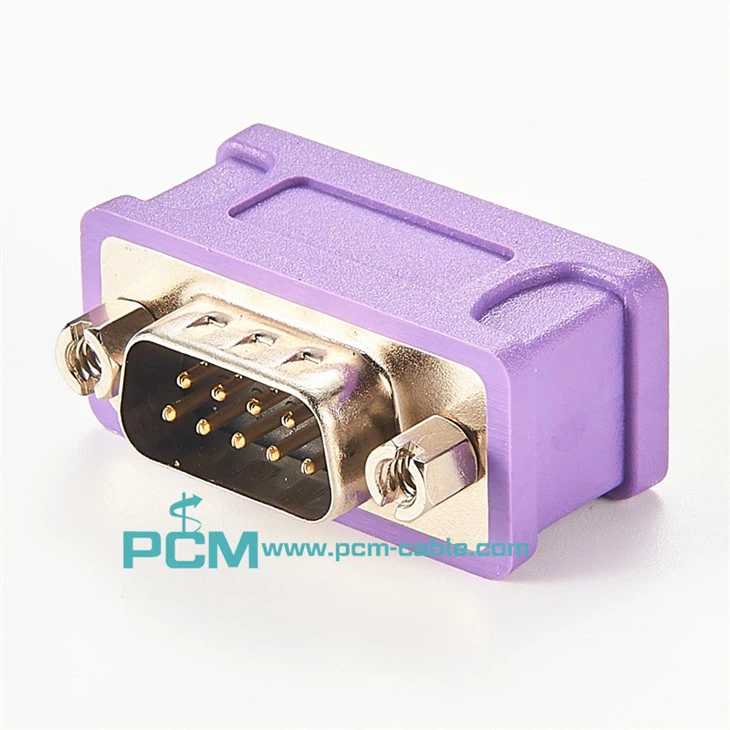

Dieser CAN-Bus-Abschlusswiderstand (120 Ohm) besteht aus einem 9--poligen D-Sub-Stecker (männlich), einer 9--poligen D-Sub-Buchse (weiblich).

Die Rolle von Abschlusswiderständen

(1) Allgemeine Aussage: Der Abschlusswiderstand soll die Signalreflexion im Kommunikationskabel schwächen.

(2) Die Signalübertragungsschaltung hat ihre charakteristische Impedanz (etwa 120 Ω in Bezug auf Twisted Pair) aufgrund verschiedener Übertragungsleitungen. Wenn das Signal an den Anschluss in der Übertragungsleitung übertragen wird und die Anschlussimpedanz und die charakteristische Impedanz unterschiedlich sind, führt dies zu einer Reflexion und Verzerrung der Signalwellenform (Durchhang oder Wölbung). Das Verzerrungsphänomen ist nicht offensichtlich, wenn die Übertragungsleitung kurz ist, aber es wird schwerwiegender, wenn die Übertragungsleitung verlängert wird, was zu einer falschen Übertragung führt. Zu diesem Zeitpunkt muss ein Terminator installiert werden. In der FBs-SPS ist ein Abschlusswiderstand von 120Ω eingebaut. Um den Abschlusswiderstand anzubringen, öffnen Sie bitte die SPS-Kommunikationsabdeckung und stellen Sie den DIP-Schalter auf die Position „ON“ (der DIP-Schalter ist werkseitig auf die Position „OFF“ eingestellt), aber achten Sie darauf, dass die Abschlusswiderstände nur sein können an die SPS ganz links und ganz rechts des Busses angelegt, und alle SPS-Schalter zwischen den beiden Seiten sollten in die "OFF"-Position gebracht werden, da sonst die RS-485-Push-Fähigkeit unzureichend ist.

An ein 485-Netzwerk können bis zu 32 Geräte angeschlossen werden, und die maximale Leitungslänge beträgt 1 km. Beide Enden der Anschlusslastwiderstandsleitung verwenden Impedanzanpassungswiderstände, unabhängig davon, ob alle Widerstände XXX Ohm betragen oder der äquivalente Widerstandswert von so vielen zusammen 120 Ohm beträgt (der Anschlusslastwiderstand ist in den Daten des Chips angegeben).
